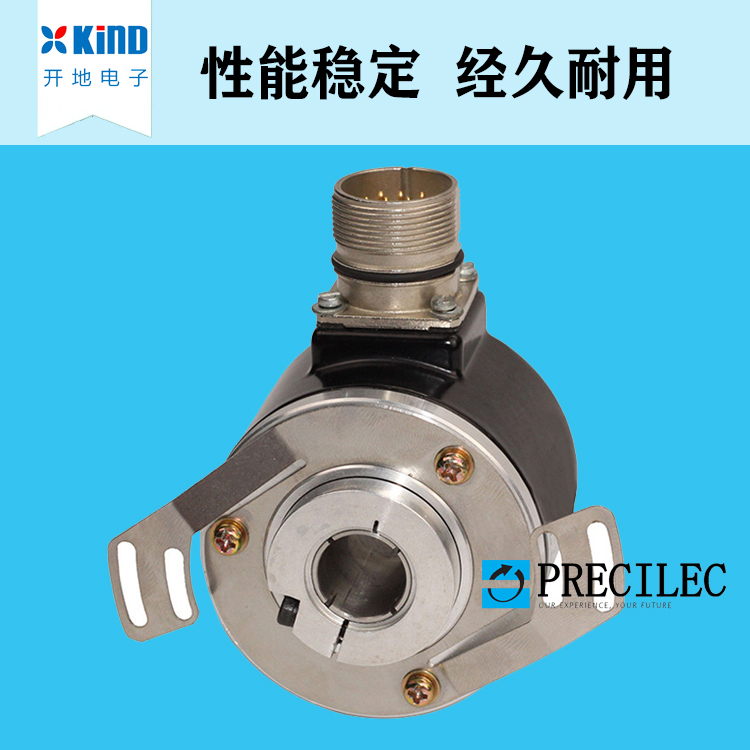

PRECILEC法國雷恩RCI58O系列增量型編碼器

文章來源：上海開地電子有限公司發布時間：2026/03/30 點擊數：
PRECILEC法國雷恩RCI58O系列是一款專為重工業環境設計的增量型編碼器，具備高抗干擾性、寬溫運行與高防護等級特性，適用于鋼鐵冶金、起重運輸、造紙及木材加工等復雜工況。

PRECILEC法國雷恩RCI58O系列增量型編碼器核心性能特點

1、結構設計
采用歐標58系列尺寸，支持通孔或實心軸結構，孔徑可選6mm、8mm、10mm等規格，適配多種傳動軸接口需求。全金屬外殼與雙軸承結構提升機械穩定性，有效控制軸向跳動，保障長期運行精度。

2、環境適應性
防護等級達IP65/IP66，可在-40℃至+85℃寬溫范圍內穩定工作，適用于高溫、高濕、油污、粉塵等惡劣工業場景。內部電路灌膠處理，增強抗振動與沖擊能力，滿足冶金車間、港口機械等高頻振動環境需求。

3、電氣性能
供電電壓：5–30 VDC，具備反極性保護與短路保護，適應電源波動場景如起重機啟停過程。
輸出信號：支持HTL推挽式與TTL（RS422兼容）輸出，信號抗干擾能力強，支持最長500米遠距離傳輸。
分辨率：最高可達16384 ppr，常規可選1024、2048、4096 ppr，滿足高精度定位與速度反饋需求。
最大響應頻率達1 MHz，適用于高速運轉設備如CNC機床、高速紙機同步控制。

4、安裝與兼容性
采用非接觸感應原理，允許徑向與軸向間隙允差達3 mm，簡化安裝流程，降低對中精度要求，提升維護效率。支持M23連接器或徑向電纜出線，便于集成于自動化控制系統中。

PRECILEC法國雷恩RCI58O系列增量型編碼器典型應用行業
鋼鐵冶金：用于連鑄機、軋機等高溫高振區域的位置與速度監測

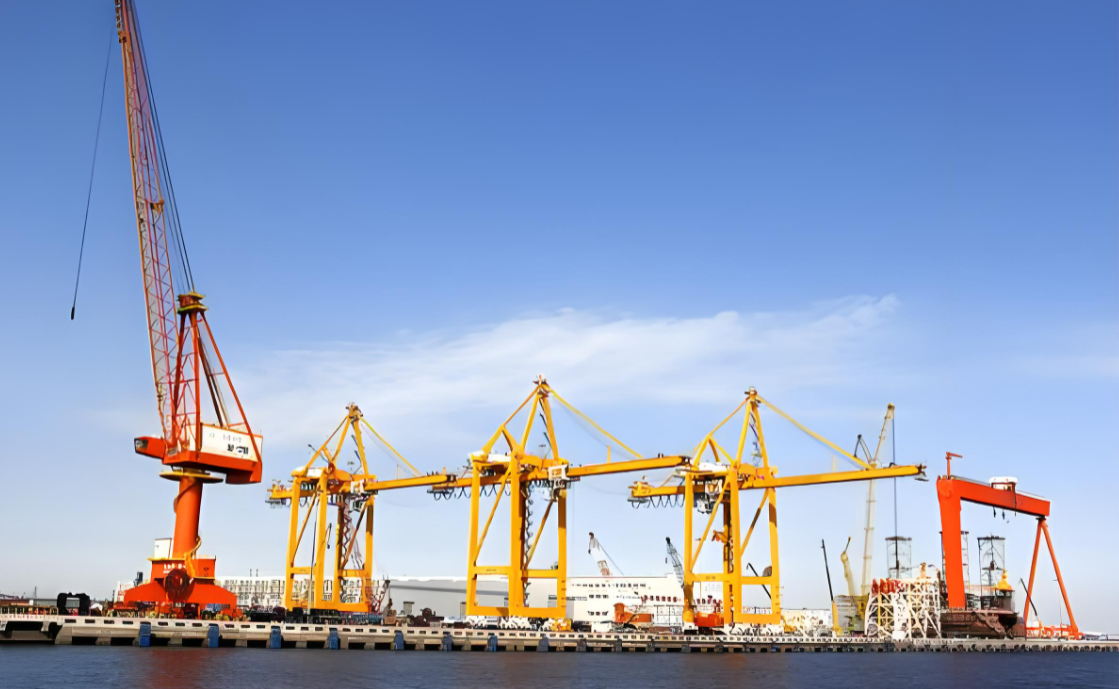

起重設備：塔吊、龍門吊的起升與行走機構安全定位
造紙行業：高速紙機張力控制與多輥同步運行

木材加工：CNC雕刻機、鋸切設備的多軸協同控制

PRECILEC法國雷恩RCI58O系列增量型編碼器電氣參數
電源電壓 10-30Vdc; 5Vdc
脈沖數 1 ppr –8192ppr
響應頻率 Max 1MHz
輸出信號 A, B, Z, /A, /B, /Z
零脈沖標準0.25?T（0.5T ,1T 可選）
信號方向 A超前B信號90&de;（軸端順時針旋轉）
感應機理光電式
輸出形式 HTL & TTL ( TTL與RS422兼容 )
輸出電壓 VH &e; 4v, VL≤0.5v @ 5Vdc
VH &e; Vcc-3v, VL≤0.5v @ 24Vdc
消耗電流 140 mA @ 5Vdc
40 mA @ 24Vdc
上升時間 ≤ 200 ns @ 5Vdc
≤ 800 ns @ 24Vdc
下降時間 ≤ 200 ns @ 5Vdc
≤ 200 ns @ 24Vdc
插頭輸出 M23*12芯
電纜輸出徑向8芯PVC電纜（12芯PUR可選）
絕緣阻抗 &e; 10M&Omea;
EMC EN61000-6-2 ； EN50081-1(1992)

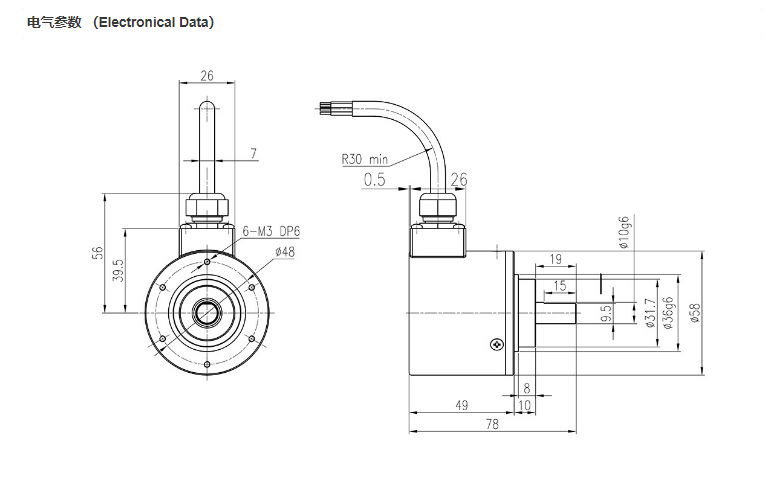

機械環境參數
外徑尺寸 58mm
孔徑最大孔徑為15 mm（10mm,12mm及14mm可選）
殼體材質鋁材質
軸體材質不銹鋼
旋轉速度 9000 rpm
啟動力矩 3Ncm
轉動慣量 30 cm2
軸向載荷 40N
徑向載荷 110N
耐振動性 1000m/s2 ( 10-1000Hz )
耐撞擊性 100m/s2 ( 6ms )
殼體固定彈簧片安裝
防護等級 IP65/IP66
工作溫度 -40℃….+85℃
儲存溫度 -40℃….+90℃
重量約450 ( 不含電纜 )
