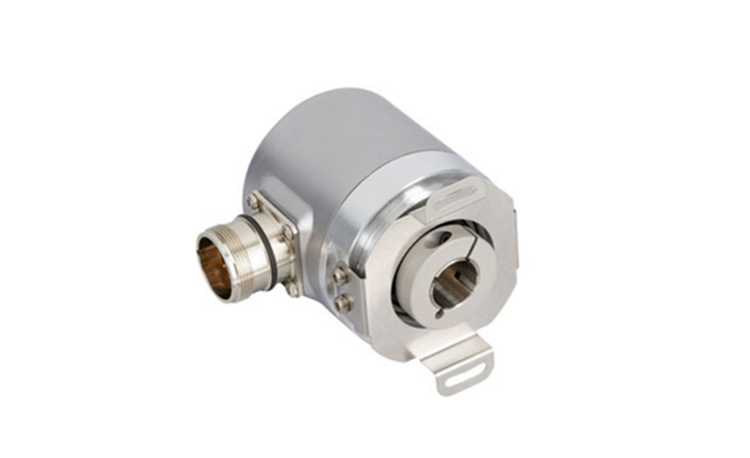

SSI多圈編碼器OCD-S101G-1413-B140-PRL

SSI多圈編碼器OCD-S101G-1413-B140-PRL優點

優點：體積小，精密，本身分辨度可以很高，無接觸無磨損;同一品種既可檢測角度位移，又可在機械轉換裝置幫助下檢測直線位移；多圈光電絕對編碼器可以檢測相當長量程的直線位移(如25位多圈)。壽命長，安裝隨意，接口形式豐富，價格合理。成熟技術，多年前已在國內外得到廣泛應用。

SSI多圈編碼器OCD-S101G-1413-B140-PRL應用

帶您了解一下SSI多圈編碼器的應用：光電編碼器發展為一種成熟的多規格、高性能的系列工業化產品，在數控機床、機器人、雷達、光電經緯儀、地面指揮儀、高精度閉環調速系統、伺服系統等諸多領域中得到了廣泛的應用。

SSI多圈編碼器工作原理

多圈光電編碼器的主要工作原理為光電轉換，是一種通過光電轉換將輸出軸的機械幾何位移量轉換為脈沖或數字量的傳感器。光電編碼器主要由光柵盤和光電檢測裝置構成，在伺服系統中，光柵盤與電動機同軸致使電動機的旋轉帶動光柵盤的旋轉，再經光電檢測裝置輸出若干個脈沖信號，依據此信號的每秒脈沖數可計算當前電動機的轉速。

SSI多圈編碼器

OCD-S101G-1413-B140-PRL

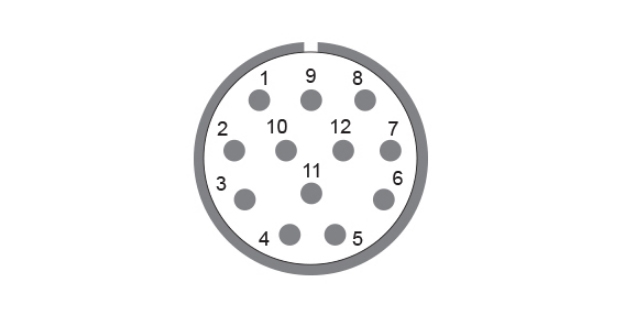

產品參數：

接口       SSI帶預設

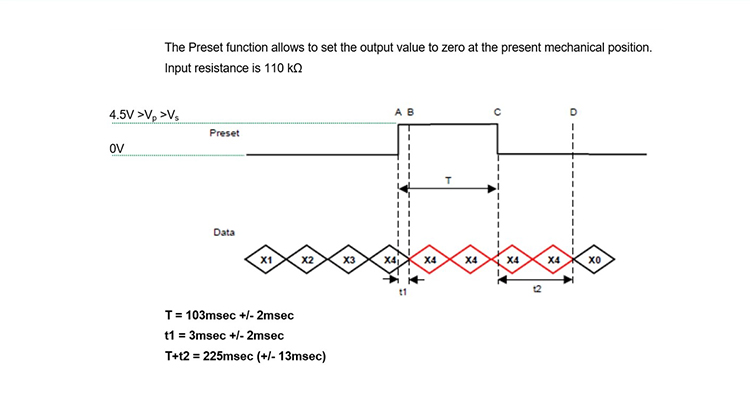

手動功能       預設功能和方向反轉可以通過電纜或連接器編譯

接口周期時間       ≥ 25 μs

輸出驅動器    RS422

電氣數據

電源電壓       4.5 – 30 VDC

時鐘輸入       RS 422, 通過光電耦合器

傳感器

技術       光學

單圈分辨率    13 位

分辨率 多圈  14 位

多圈技術       機械齒輪組（無需電池）

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    格雷碼

環境規格

外殼防護等級 (軸與外殼)   IP65

工作溫度       -40 °C (-40 °F) - +85 °C (+185 °F)

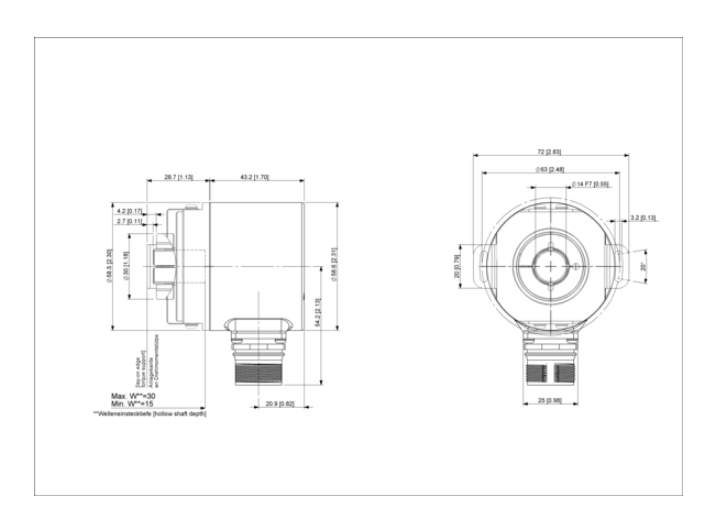

機械數據

外殼材料       鋼

外殼涂層       陰極防腐蝕防護（> 720小時耐鹽霧測試) + 油漆噴涂

法蘭形式       盲孔, ? 58 mm

法蘭材料       鋁

軸的類型       盲孔, 深度 = 30 mm

軸的直徑       ? 14 mm (0.55")

軸的材料       不銹鋼 V2A (1,4305; 303)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度       ≤ 12000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
