博思特POSITAL線性傳感器LD0-S101G-1213-2P60-2RW

POSITAL線性傳感器LD0-S101G-1213-2P60-2RW主要特點：

線性傳感器有多種配置，可滿足任何應用要求，從近無塵室環境到港口搬運臂和建筑起重機。提供了多種輸出（包括模擬量、現場總線和以太網系列）、結實的外殼和緊湊型設計。

傳感器的設計精密合理，采用高精密傳感元件，使得傳感器具有體積小，使用方便，密封性好，測量精度高，溫度誤差小，壽命長等優點。

　　該傳感器不僅適宜于作直線運動的機械物體位移測量，更適宜于機械物體作曲線運動的位移測量。

       ?精密電信號（電位計、電壓、電流、編碼器脈沖、計算機接口）輸出

　　?適合多種距離精密直線或曲線位移測量

　　?標準工業級+產品，軍品級

　　?適合多種惡劣環境和苛刻工作條件

　　?多面安裝選擇（傳感器底面、頂面、端面、拉線背面、拉線正面等）

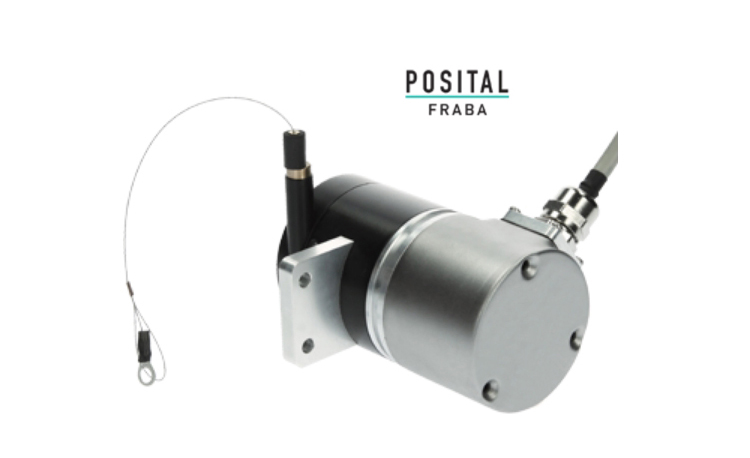

POSITAL線性傳感器

LD0-S101G-1213-2P60-2RW

產品參數：

電源 4.5 – 30 VDC

功耗 ≤ 1.5 W

工作溫度 -20 °C (-4 °F) - +80 °C (+176 °F)

重量 620 g (1.37 lb)

外殼防護等級 (編碼器) IP64 / IP65

機械數據

最大測量長度 1.90 m

線轂周長 150 mm

線繩材質 聚酰胺涂層的不銹鋼

線繩直徑 0.45 mm

編碼器外殼材料 鋼

拉線盒外殼的材料 鋁

線位移的最大速度 2.0 m / s

線繩最大加速度 12.0 g

最大拉出力 5.0 N

最小回縮力 3.5 N

動作壽命 100萬次循環 (根據理想條件估算)

線繩連接 金屬環

最大。出線角度。 ±3°

傳感器數據

技術 光電 (≤ 0.02°)

精度 ±0.02 % FSO

重復性 ±0.006 % FSO

分辨率 單圈 13 位

分辨率 多圈 12 位

近似線性分辨率 18.3 μm

輸出碼制 格雷碼

接口

通訊接口 SSI帶預設

手動功能 預設功能和方向反轉可以通過電纜或連接器編譯

接口周期 ≥ 25 μs

輸出

輸出驅動器 RS422

時鐘輸入 RS 422, 通過光電耦合器

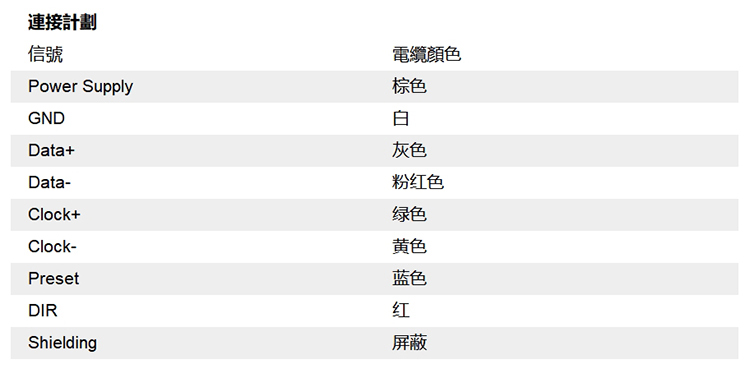

電氣連接

連接方向 徑向 6

接口 Cable 2 m

電纜長度 2 m [79"]

導線截面 0.14 mm2 / AWG 26

材料 / 類型 PVC

電纜直徑 6 mm (0.24 in)

最小彎曲半徑 46 mm (1.81") 固定, 61 mm (2.4") 彎曲
