如何來提高增量編碼器分辨率的技術，從3大維度來分析！

文章來源：上海開地電子有限公司發布時間：2025/12/08 點擊數：在工業自動化對精度要求不斷攀升的背景下，提高增量編碼器分辨率成為關鍵。以下從多個維度介紹能有效提升其分辨率的技術，并結合實際應用案例，展現這些技術如何在實踐中發揮作用。

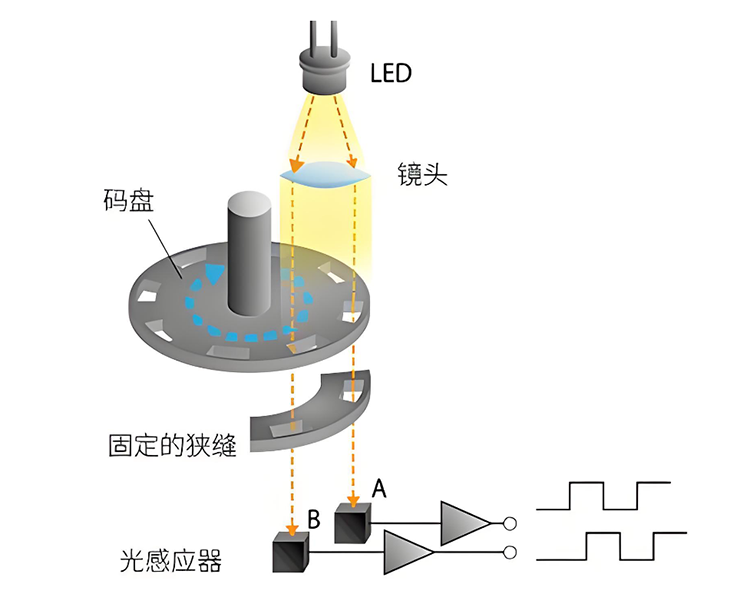

一、光學技術優化
1、增加刻線密度：在碼盤上蝕刻更細密的刻線，讓單位圓周內刻線數量增多，編碼器每旋轉一周產生的脈沖數就會增加，從而實現更高分辨率。例如，在半導體芯片制造設備中，芯片切割環節對定位精度要求極高，某企業采用刻線密度大幅提升的增量編碼器，將碼盤刻線從每圈 1000 條提升至 5000 條，配合高精度伺服系統，使得芯片切割的定位誤差控制在 ±1 微米以內，有效提高了芯片良品率。

2、采用高精度光學元件：選用高分辨率的光電探測器和優質的光學透鏡，能夠精準捕捉和聚焦光線，減少光信號損耗與畸變，使得編碼器能更準確地檢測到碼盤刻線的細微變化，進而提高分辨率。以某高端數控機床為例，其使用的增量編碼器配備了高靈敏度的光電二極管陣列和特制光學透鏡，在復雜的加工工況下，依然能夠穩定輸出高精度信號，助力機床實現微米級的加工精度，滿足航空航天零部件的高精度加工需求。

二、機械結構改進
1、提升碼盤制造精度：運用高精度加工工藝，如超精密磨削、拋光等，確保碼盤表面平整度和同心圓度達到極高標準，避免因碼盤制造誤差導致的信號偏差，為獲取高精度信號奠定基礎。在新能源汽車電機制造中，電機轉子位置檢測對編碼器精度要求嚴格。某電機生產企業采用高精度制造的碼盤，通過超精密磨削工藝，將碼盤表面平整度誤差控制在納米級，使得增量編碼器在電機高速旋轉時，依然能夠穩定、準確地反饋轉子位置信息，保障電機高效、穩定運行。

2、優化軸承與軸系設計：采用低摩擦、高剛性的軸承，以及高精度的軸系結構，減少編碼器旋轉過程中的徑向和軸向跳動，使碼盤旋轉更加平穩，保證光電檢測系統能穩定讀取信號，間接提升分辨率。在自動化物流分揀系統的高速輸送帶上，安裝了配備優化軸承與軸系設計的增量編碼器，有效降低了輸送帶運行過程中的振動影響，即使在輸送帶高速運轉（速度達 3 米 / 秒）的情況下，編碼器依然能精確測量輸送帶的運行距離和速度，實現貨物的精準分揀。

三、信號處理技術革新
1、細分技術：通過電路或軟件算法對編碼器輸出的原始脈沖信號進行細分處理。例如，將一個原始脈沖細分為多個脈沖，原本每轉 1000 個脈沖的編碼器，經過 10 倍細分后，相當于每轉可輸出 10000 個脈沖，分辨率顯著提高。常見的細分方法有電阻鏈細分、鎖相環細分和數字信號處理（DSP）細分等。在 3C 產品精密組裝生產線中，機械臂的定位精度直接影響產品組裝質量。某組裝生產線采用基于 DSP 細分技術的增量編碼器，將編碼器分辨率提升了 10 倍，使得機械臂的定位精度從 ±0.1 毫米提升至 ±0.01 毫米，有效提高了產品組裝的一致性和良品率。

2、噪聲抑制與濾波技術：在信號傳輸和處理過程中，采用屏蔽電纜、差分信號傳輸等方式減少外界電磁干擾；利用數字濾波算法，如卡爾曼濾波、低通濾波等，對采集到的信號進行處理，濾除噪聲，提取真實有效信號，提高信號質量，從而實現更高分辨率的測量。在冶金行業的高溫、強電磁干擾環境下，某軋鋼生產線使用的增量編碼器通過采用屏蔽電纜和卡爾曼濾波算法，有效抑制了現場復雜電磁環境和高溫對信號的干擾，即使在軋鋼機高速運轉產生強烈振動和電磁干擾的情況下，編碼器依然能夠穩定輸出高精度位置信號，保障軋鋼生產的連續性和產品質量穩定性。
