【SSI傾角儀】在塔式吊機上的應用

       在塔式起重機防傾翻監控儀-塔吊黑匣子中，在這當中關鍵的一部分是傾角測量裝置。 傾角測量裝置的功能取決于即時測量塔身傾斜的角度。 鑒于塔身頂部的傾角變化非常小，傾角測量裝置采樣頻率要在0.5 -10 Hz 范圍內，測量精度高于 0. 05 度。 與此同時要過濾 掉塔頂震動引起的噪聲、保證通信可靠、判定準確無誤。

        現階段塔式起重機 安裝 有安全 限位 裝置 ，關鍵 涵蓋 起重量 限位器 、起重 力矩 限位器 、幅度 限位器 、起升 高度 限位器 、回轉 限制器 。 安全裝置 的功能 取決于 塔機 在應用 操作過程 中如果 超出 設定 的數值 自動 切斷 電源 ，避免 塔機 安全事故 的造成 。 導致 塔機 傾翻 更關鍵 的是對塔機 隱患 的檢查 不到位，盡管塔機上安裝 有安全 限位 裝置 ，但檢查 不到 某些 隱患 的出現 ，在吊裝或特殊 狀況 下使得 危險因素 加劇 ，最終 導致 塔身 傾角 過大引起塔機傾翻 。 因此，怎樣合理有效地監測塔身在應用之前及應用操作過程 中傾角的大小 ，當傾角大于某一臨界狀態時及時報警可以合理有效的預防塔機傾翻安全事故的造成 。

       塔式起重機 防傾翻監控儀-傾角儀型號推薦博思特研制開發 了多款適用于塔式起重機塔身頂部傾角測量的傾角傳感器，傳感器采樣頻率達到可依據需求 設置 ，測量精度達到 0. 01 度，與外部 通過 多種 通信接口 涵蓋 RS 232 、4~20m A等信號 傳輸信息，全部適用于塔式起重機 防傾翻報警。

       型號：TILTIX 傾角儀ACE-360-1-S301-VW2-CW產品是博思特專為塔機等各類工程機械的監控應用而設計研發的新一代高性價比傾角傳感器，該系列產品 采用32位高性能微處理器 為關鍵 ，對傳感器 的線性度 、零點 偏差 、靈敏度 偏差 進行 再校正 ，因此 保證 設備 的可靠性 和一致性 ；最大 測量范圍 ±15度，單、雙軸 可選，具有 多種 模擬 和數字 接口 形式 滿足 不同 客戶 的應用 需求 。

SSi傾角儀產品特性：

       SSi傾角儀保持高精度和極高的穩定性，產品技術難度不高，成本低，是一款高性價比的監測工具。同時傾角儀在操作過程中可靠性高，數據傳輸方便：與此同時，傾角儀還能實現遠距離傳輸，確保數字化信息處理與存儲，輸出方式靈活多樣，并且可以及時配合用戶要求，提供多樣化可供選擇的輸出模式。

       傾角儀精度高，成本低，測量范圍廣，性能穩定，安裝維護方便。

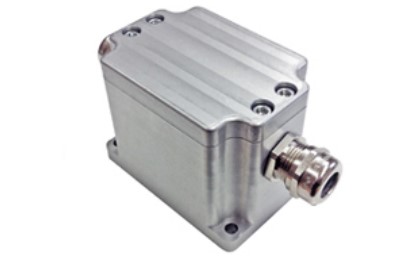

TILTIX 傾角儀 ACE-360-1-S301-VW2-CW

產品參數

使用范圍       單軸方向位置和水平測量

測量范圍       360°

絕對精度       ±0.10°

分辨率    0.044°

電氣數據

電源電壓       10 – 30 VDC

功耗       ≤ 65 mA @ 10 V DC, ≤ 60 mA @ 24 V DC

EMC:發射干擾      DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

反極性保護    是

短路保護       是

MTTF     300 years @ 40 °C

環境規格

工作溫度       -40 °C (-40 °F) - +80 °C (+176 °F)

存儲溫度       -40 °C (-40 °F) – +85 °C (+185 °F)

溫度漂移       0.004°/ K

外殼防護等級       IP65/IP67

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

耐振動性       1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)

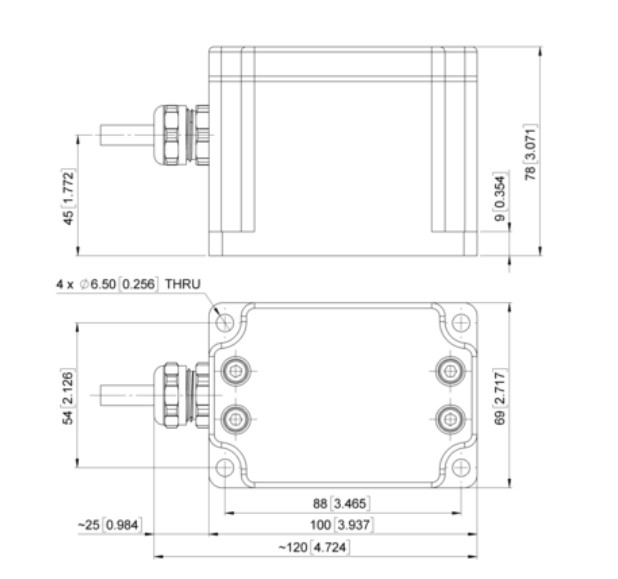

機械數據

外殼材料       不銹鋼（V4A） (1.4404, 316L)

灌封材料       PUR電纜(聚氨酯材料)

重量       1055 g (2.33 lb)

接口

接口       SSI 格雷碼

建立時間       320 ms

輸出驅動器    Desc
