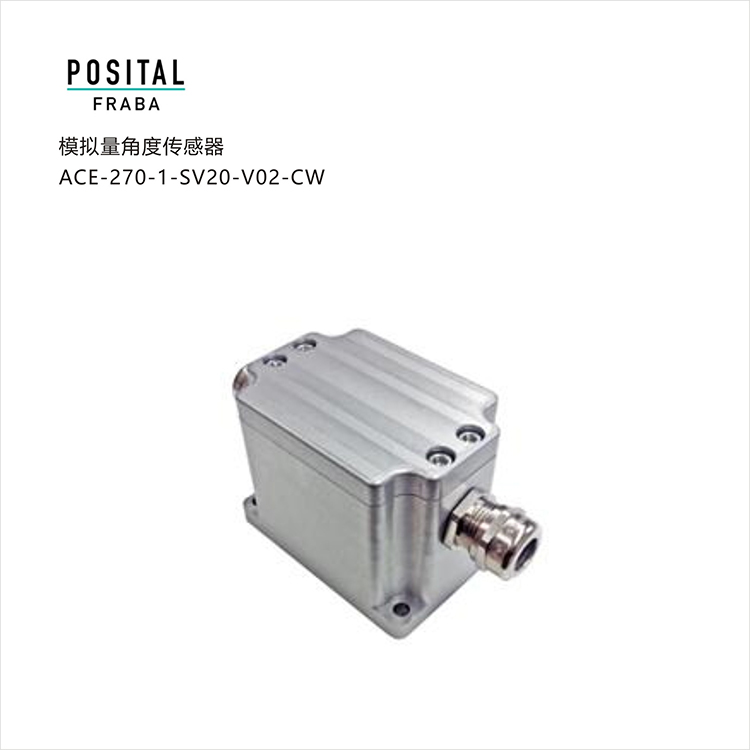

模擬量角度傳感器ACE-270-1-SV20-V02-CW

模擬量角度傳感器ACE-270-1-SV20-V02-CW

產品參數

使用范圍       單軸方向位置和水平測量

測量范圍       270°

絕對精度       ±0.10°

分辨率    0.01°

電氣數據

電源電壓       10 – 30 VDC

功耗（不帶負載）       ≤ 0.7 W

EMC:發射干擾      DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

反極性保護    是

短路保護       是

MTTF     400 years @ 40 °C

環境規格

工作溫度       -40 °C (-40 °F) - +80 °C (+176 °F)

存儲溫度       -40 °C (-40 °F) – +85 °C (+185 °F)

溫度漂移       0.004°/ K

外殼防護等級       IP65/IP67

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

耐振動性       1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)

機械數據

外殼材料       鋁

灌封材料       PUR電纜(聚氨酯材料)

重量       650 g (1.43 lb)

接口

接口       模擬量 電壓 0-10 V + RS232

示教       零點定位，正反方向設置，可編程測量范圍

建立時間       125 ms

輸出類型       電壓 0 – 10 V

最小負載電阻       5 kΩ

傳輸速率       RS232:最小 1200波特，最大 115200波特

初始數據傳輸速率       RS232:9600波特

線性度    ± 0.02%

電氣連接

連接類型       電纜 1 m

最小彎曲半徑       50 mm (2 in) 固定, 100 mm (4 in) 彎曲

產品壽命周期信息

產品壽命周期信息       新產品

電氣連接

Approval      CE + ATEX Zone 1 & 21 (Oil+Gas)

角度傳感器應用場合：

地理: 山體滑坡，雪崩.

民用: 大壩，建筑，橋梁，玩具，報警，運輸

工業：吊車，吊架，收割機，起重機，稱重系統的傾斜補償，瀝青機．鋪路機等。

火車：高速列車轉向架和客車車廂的傾斜測量

海事：縱傾和橫滾控制，油輪控制，天線位置控制。

鉆井：精確鉆井傾斜控制。

機械：傾斜控制，大型機械對準控制，彎曲控制，起重機
