【編碼器】的分類
文章來源：www.9944342.com 發布時間：2021/05/10 點擊數：
編碼器的分類，依據檢測基本原理，編碼器可劃分為光學式、磁式、感應式和電容式，依據其刻度方法及信號輸出形式，可劃分為 增量式、絕對式以及混合式三種 。
1.1

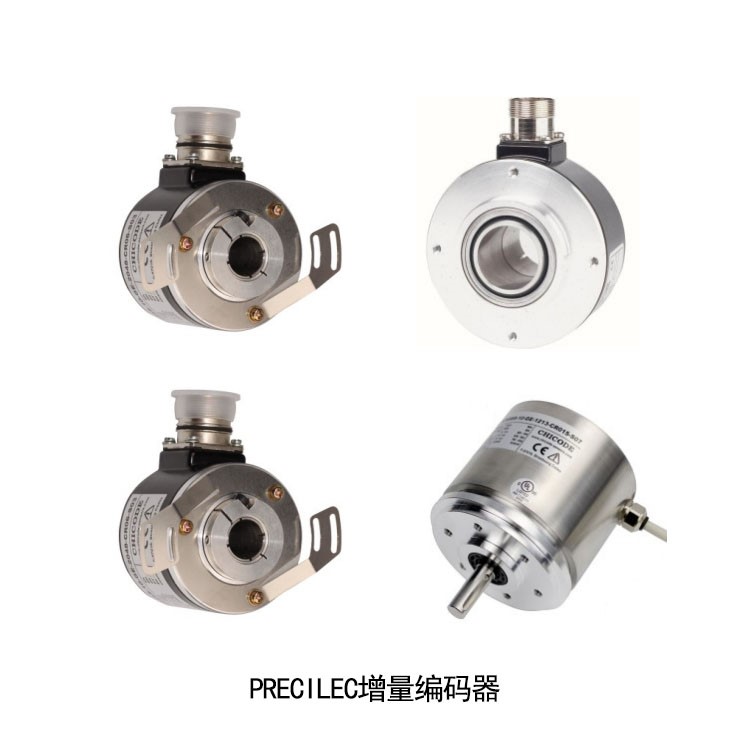

增量式編碼器
增量式編碼器 是可以直接 運用 光電轉換基本原理 輸出 三組 方波 脈沖 A、B和Z相；A、B兩組 脈沖 相位差 90 。 因此可便于 的分辨 出旋轉 角度 ，而Z相為 每轉一個 脈沖 ，用于 基準點準確位置 。 它的優勢 是基本原理 結構 簡單 ，機械 平均壽命 可在幾萬 小時 之上 ，抗干擾能力 強，可靠性 高，適用于 于長距離 傳輸 。 其缺點 是無法 輸出 軸轉動它的位置信息。
1.2

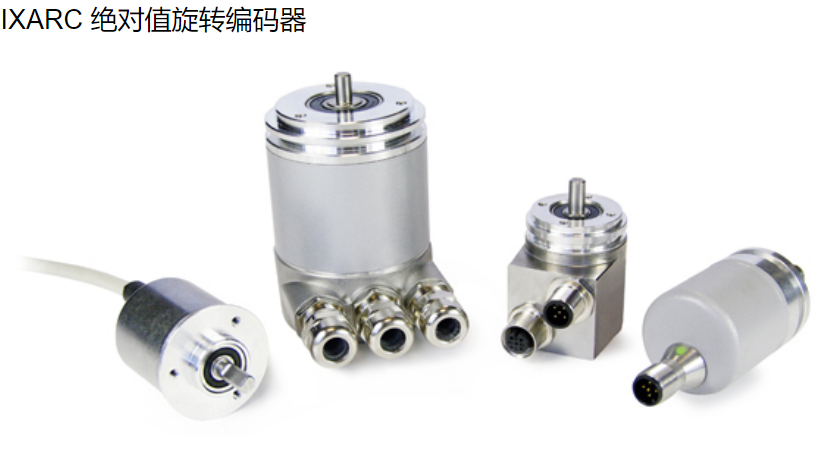

絕對式編碼器
絕對式編碼器 是可以直接輸出數字的傳感器 ，在它的圓形碼盤上沿徑向有多個同心碼盤，每條道上面有透光和不透光的扇形區相間構成，相鄰碼道的扇區樹木是雙倍關系 ，碼盤上的碼道數是它的二進制數碼的位數，在嗎盤的一側 是光源 ，另一側 對應 每一碼 道有一 光敏 元件 ，當嗎盤位于 不同 位置 時，各光敏 元件 依據 受光照 與否 轉換 出相對應 的電平 信號 ，產生 二進制數 。 這類 編碼器 的特點 是不要 計數器 ，在轉軸 的任意 位置 都可以 讀書 一個 固定 的與位置 相對 應的數字 碼。 明顯 ，嗎道必須 N條嗎道。 目前為止 國內 已有 16 位的絕對 編碼器產品 。
1.3
混合式絕對編碼器
混合式絕對編碼器 ，它輸出兩組信息 ，一組信息用于檢測磁極位置 ，具有它的信息基本功能 ；另一組則完全同增量式編碼器的輸出信息 。
