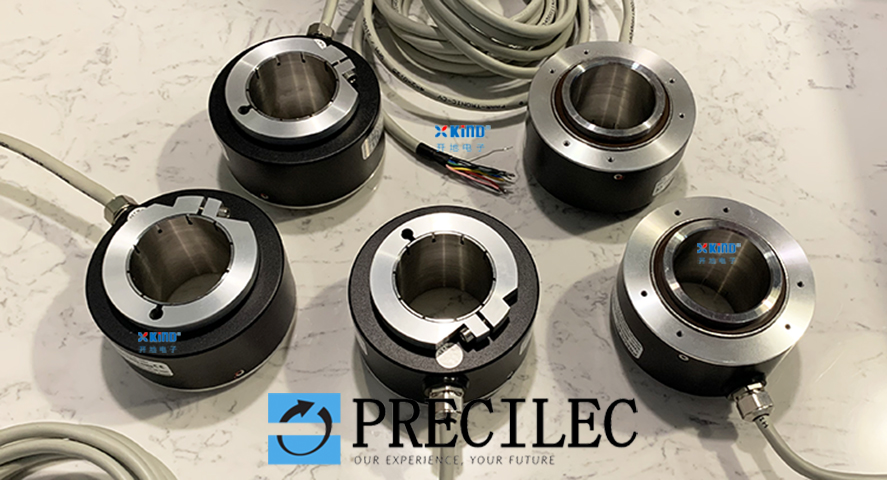

外徑90mm、45mm通孔的空心軸編碼器如何選擇？
文章來源：上海開地電子有限公司 發布時間：2025/08/18 點擊數：
選擇外徑 90mm、45mm 通孔的空心軸編碼器時，需結合具體應用場景、性能需求及環境條件綜合考量，以下是關鍵選擇維度及要點：
一、核心性能參數匹配
精度與分辨率
分辨率：即每轉脈沖數（PPR），需根據控制精度要求選擇。例如：
1、電梯曳引機通常需 1024-2048 PPR，保證樓層停靠精度；
2、數控機床可能需要更高分辨率（如 4096 PPR），滿足精密加工需求。
精度等級：優先選擇誤差小（如 ±0.1° 以內）的型號，避免累積誤差影響系統穩定性。
信號輸出方式
根據控制系統接口選擇，常見類型包括：
增量式：輸出 A、B、Z 相脈沖（如 TTL/HTL 電平），適合速度和位置的實時監測（如電梯、傳送帶）。
絕對式：輸出唯一位置編碼（如 SSI、Profibus），掉電后仍能保存位置信息，適合需斷電記憶的場景（如醫療設備、機器人）。
轉速范圍
需匹配設備軸的最大轉速，確保編碼器在高速運行時信號穩定。例如：
1、電機、曳引機等高速設備需選擇最高轉速≥3000rpm 的型號；
2、低速設備（如閥門控制）可選擇轉速較低的經濟型產品。
二、機械安裝與適配性
空心軸與設備軸的配合
45mm 通孔需與設備軸直徑精準匹配，間隙過大會導致振動誤差，過小將增加安裝難度。建議選擇帶彈性聯軸器或脹緊套的型號，減少安裝偏差影響。
軸長適配：確保編碼器安裝后，設備軸不會超出編碼器殼體，避免機械干涉。
外徑與安裝空間
90mm 外徑需適配設備的安裝空間，尤其在緊湊環境（如機器人關節、小型機床）中，需確認安裝孔位、尺寸是否兼容，避免與其他部件沖突。
三、環境適應性
防護等級
根據工作環境選擇：
潮濕、粉塵環境（如紡織車間、戶外設備）：需 IP65 及以上防護，防止水汽、灰塵侵入。
油污、高溫環境（如冶金、機床）：選擇耐油污、耐高溫（-40℃~85℃）的型號，避免元件老化。
抗干擾能力
工業現場電磁干擾較強時，優先選擇帶屏蔽設計、抗振動（如≥100g 沖擊）的編碼器，減少信號丟失或誤報（如數控機床、電機控制）。
四、品牌與成本考量
品牌選擇
高端需求（高精度、高可靠性）：法國雷恩、倍加福（RHI90N 系列）、亨士樂（RI80-E 系列）、海德漢等，適合醫療、航空等關鍵領域。
成本預算
高端型號（進口、高分辨率）：1500-3000 元，適合精密設備。
五、附加功能需求
反向極性保護：防止接線錯誤損壞編碼器（工業自動化場景常用）。
冗余設計：關鍵設備（如電梯、風電）可選擇雙輸出編碼器，提高系統安全性。
定制化選項：部分品牌支持脈沖數、電纜長度定制，滿足特殊安裝需求。
總結
選擇時需先明確設備的轉速、精度、信號接口需求，再結合安裝空間、環境條件篩選型號，最后平衡品牌可靠性與預算。例如：
電梯曳引機：選 1024PPR、增量式（HTL 輸出）、IP65 防護的亨士樂 RI80-E 系列；
精密機床主軸：選 4096PPR、絕對式（SSI 輸出）、高抗振的倍加福 RHI90N 系列。
