傾角傳感器中的反極性是什么意思
文章來源： 發布時間：2019/06/24 點擊數：
經常在傾角傳感器的說明書里看到“帶反極性保護”，這個到底是什么意思？

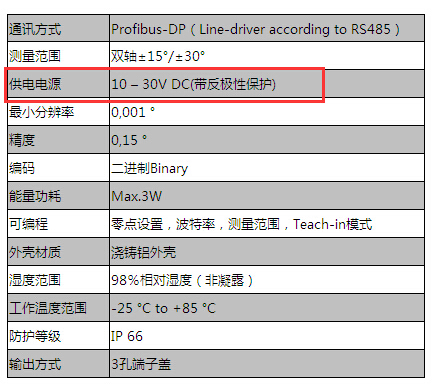

如下圖所示
這是傾角傳感器Profibus-DP系列的數據圖示，從供電電源一欄可以看到，傾角傳感器的供電供電源是10~30v（帶反極性保護）。
大家都知道供電電壓有兩個端子：正極，負極。那么設備或者電路的電源電壓的正極、負極分別與供電電壓的正極、負極連接，即正極連接正極，負極連接負極，不可接反。在沒有保護的情況下，接反可能會損害設備或者電路。
所以，傾角傳感器廠家為了避免接反造成的損害，通常會在電源的正極上串聯一個正向二極管（或者負極上串聯一個反向二極管），這是利用了二極管的單向導電性避免了在接反時電路導通，從而在接反時保護設備或電路，叫反極性保護。通常把這個二極管叫做反極性保護二極管。
在設計電路時，反極性保護二極管的選擇根據電源電壓以及電路的過流情況進行選擇。反極性保護只針對直流供電來說的。交流不分正負極，也就沒有反極性保護這一說。
關于傾角傳感器的知識，大家可以關注開地電子，了解更多，開地電子官方授權總代理posital傾角儀，進口品牌，國產價格，歡迎選購。
