400 - 880 - 3995在工業場景中，經常會遇到需要監測位移及需要控制電機的超速運行的情況，解決電機超速運行，維持機器的長期，高效的運行的難題，單純的編碼器是無法滿足應用中的需求的。為了滿足應用這類場景中顧客應用的需求，雷恩研制了集成超速開關的編碼器。能監測電機的位移以及控制電機的速度。

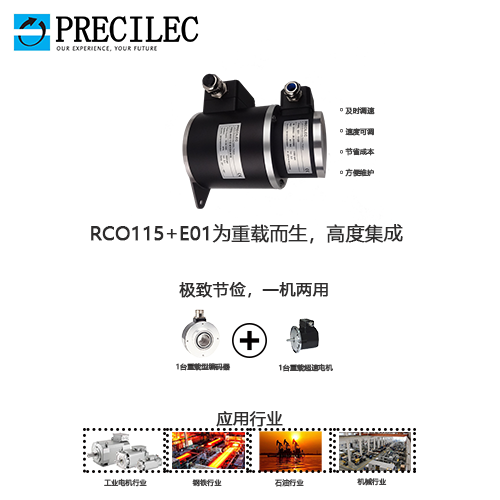

這款集成了超速開關的編碼器，從研制應用已經有10多年了，在應用領域超穩定運行，屬于雷恩重載系列，具體型號：RCO 115 + E01。目前發現這款編碼器，性價比高，方便維護，產品的設計注重應用實用性。
下面來了解一下這款編碼器：
集成了離心開關，控制電機的超速運行
集成離心開關，可以控制電機超速運行，對800-4500rpm范圍的速度實現有效的控制。

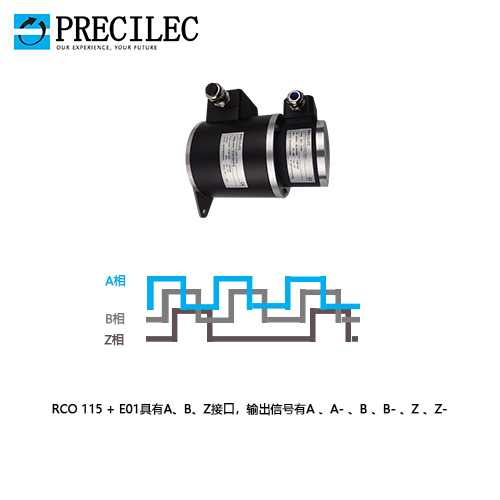

增量式輸出：
輸出有A、A-、B、B-、Z、Z-，其中輸出A、B兩相互差90°電度角的脈沖信號（即所謂的兩組正交輸出信號），從而可方便地判斷出旋轉方向。同時還有用作參考零位的Z相標志（指示）脈沖信號，碼盤每旋轉一周，只發出一個標志信號。標志脈沖通常用來指示機械位置或對積累量清零。

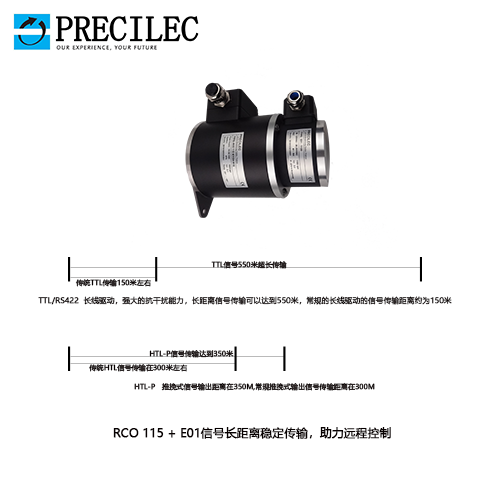

更長的信號輸出距離：
TTL/RS422:長線驅動，強大的抗干擾能力，長距離信號傳輸可以達到550M，常規的長線驅動的信號傳輸距離大概在150M。
HTL-P推挽式，同時支持PNP與NPN控制電路。電源電壓范圍在5到30V均可。信號輸出距離在350M,常規推挽式輸出信號傳輸距離在300M。

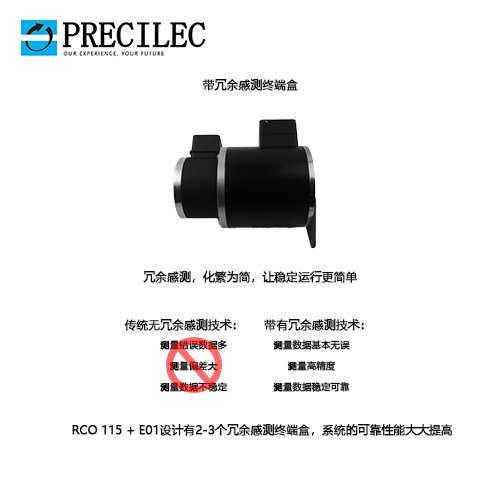

帶有冗余感測終端：
在可靠性方面，法國雷恩重載型編碼器-超速開關RCO 115 + E01，設計了2-3個感測終端盒，為了提高系統的可靠性能。

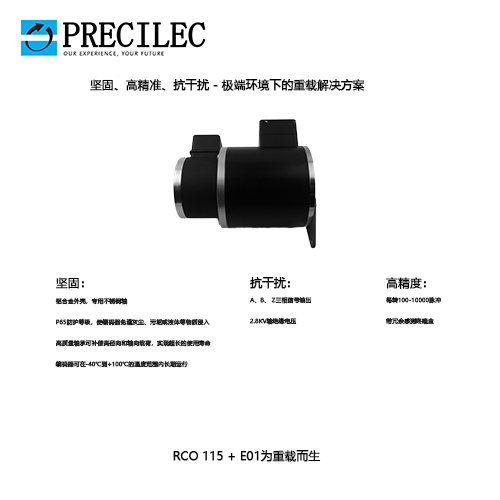

特別適合重載應用場景：
盲孔設計，軸徑可滿足12-25mm，安裝法蘭直徑115mm，軸向載荷450N，徑向載荷600N。防護等級德標到達IP65，工作溫度-40…+ 85°C。
優點：
集成了超速開關
高分辨率
TTL傳輸可達550米
特點：
TTL輸出驅動，線纜長度可以達到550米
基于離心力的機械轉速監測
耐用的混合軸承，更長的使用壽命
可旋轉180度終端盒
可選項:
EMS功能控制、加強監測系統
帶有兩個終端盒的冗余感測
可耐-50°C低溫環境
技術數據-電氣額定值
| 軸絕緣電壓 | 2.8KV |
| 傳輸距離 | HTL-P 100KHz≤350米 TTL 100KHz≤550米 |
| EMC:發射干擾 | EN 61000-6-3 |
| EMC:抗干擾： | EN 61000-6-2 |
| 認證 | CE |
技術參數-電氣額定值(編碼器)
| 電源電壓 | 9...26 VDC 5 VDC ±5 % |
| 負載消耗W/O | ≤100 mA |
| 每轉脈沖 | 100...10000 |
| 相移 | 90° ±20° |
| 掃描比 | 40...60 % |
| 參考信號 | 0值 寬度 |
| 輸出頻率 | ≤120khz ≤300khz(可選) |
| 輸出信號 | A, B, Z +反轉 |
| 信號接口< | HTL-P (power linedriver) TTL/RS422 |
| 技術 | 光學 |
技術數據-機械設計
| 尺寸（法蘭） | ?115毫米 |
| 軸徑 | ?12...25 mm (盲孔) |
| 軸載荷 | ≤450 N 軸向 ≤600 N 徑向 |
| 防護等級德標EN 60529 | IP 65 |
| 轉速(n) | ≤1.25 · ns |
| 開關速度范圍(ns) | 850……4500rpm (Δn = 2 rpm/s) |
| 操作扭矩 | 6Ncm |
| 轉子轉動慣量 | 400gcm2 |
| 材料 | 外殼鋁合金 軸不銹鋼 |
| 工作溫度 | -40…+ 85°C -25……+85°C(>3072脈沖每秒圈) |
| 電阻 | IEC 60068-2-6 振動5g, 10- 2000hz IEC 60068-2-27 電擊50克，11毫秒 |
| 連接 | 終端盒3x終端盒>M可選） |
|
體重約 |
2.2公斤、2.4公斤(附選項M) |
技術參數電氣額定值(離心式開關)
| 開關精度 | ±4%(Δn = 2轉/秒);≤20%(Δn =1500轉/秒) |
| 開關偏差cw-ccw旋轉 | ≤3 % |
| 開關遲滯率 | 約為開關速度的40% |
| 開關輸出 | 1輸出，速度控制 |
| 輸出開關容量 | ≤6a / 230 VAC;≤1 A / 125 VDC |
| 最小開關電流 | 50毫安 |

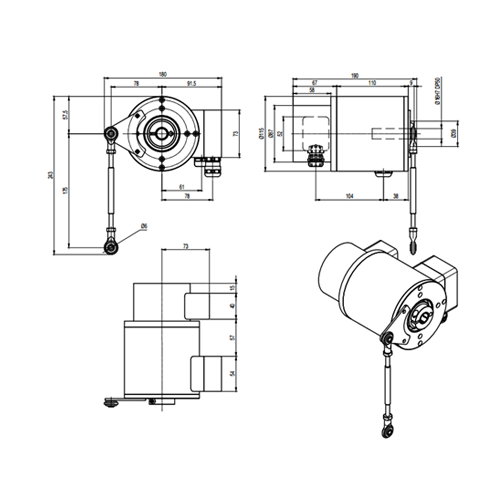

技術圖紙：
