【光電編碼器】是如何實現定位
文章來源：www.9944342.com 發布時間：2021/05/18 點擊數：

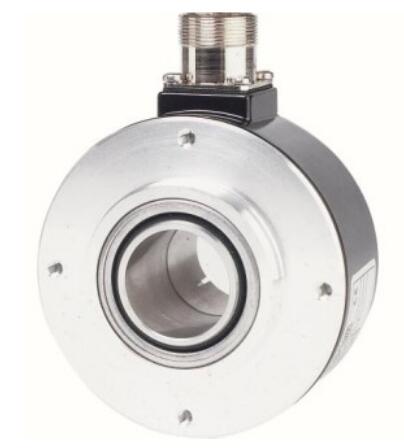

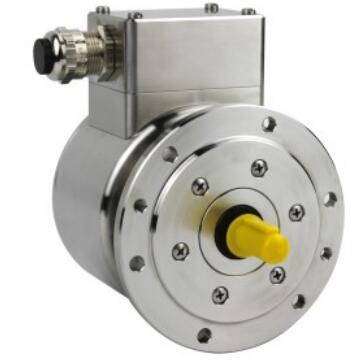

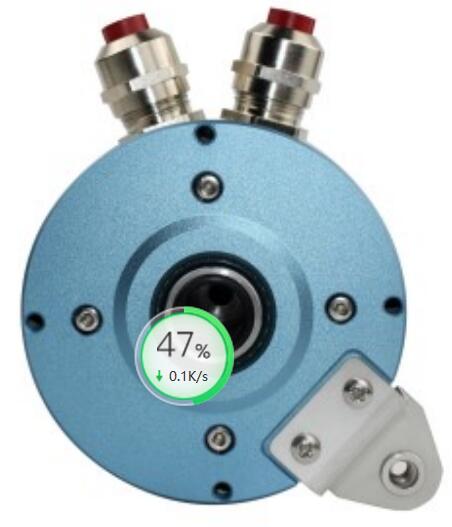

嚴格而言，編碼器只是告訴大家該怎樣定位，要怎樣實施，是必須靠數控系統（或是PLC 類似控制器）操縱伺服或是步進電機來完成精確定位，編碼器如同人的雙眼，清楚電機軸或是負載處在現階段某一個具體位置，工業上用的通常是光電類型編碼器，接下來簡易 闡述一下 。
簡易說下編碼原理和具體位置測量
光電編碼器是在一個薄薄的 很輕 的圓盤 子上，利用 緊密 儀器 來腐蝕 雕刻 了許多 條微小 的縫，等同于 將一個 360度，細分為 許多 等分，例如 成1024組，那樣 每一組 相互間 的角度 差是360 /1024度=0. 3515 625 度。
隨后 有一個 精細 的發光源 ，組裝 在碼盤的一邊 ，碼盤的此外 一邊 ，會有一個 接收器 類似 的，應用 了光敏電阻 這種 元件 加放大 和整形電路 構成 ，那樣 碼盤運轉 情況下 ，有縫隙 的地方 會透光 過去 ，接收器 會瞬間 收到 光脈沖 ，通過 電路 正確處理 后，輸出 一個 電脈沖 信號 ，那樣 碼盤旋轉 了一周 ，會相匹配 輸出 1024個脈沖 ，第1個脈沖具體位置假如是0，第二個 脈沖 具體位置 就是0.3515 625 °，第三個 脈沖 具體位置 是0.3515 625 °*2，依此類推 ，那樣 只需 有儀器 能讀 到脈沖 個數 ，就可以清楚 碼盤相匹配 在什么位置了，假如 把編碼器 組裝 到電機 的軸上，電機軸 和碼盤是剛性連接，兩者的位置關系會一一對應 ，利用讀編碼器脈沖，就可以清楚電機的軸具體位置 。
而電機軸，例如會利用 同步帶，齒輪，鏈條等推動 一些 負載，例如操縱絲桿，那樣 會有一個 所謂 電子 齒輪比的關聯 ，電機 轉一圈，絲桿 會前進 多少 毫米 ，那樣讀到了 相匹配 編碼器上輸出 多少給脈沖 ，利用 脈沖數 就可以反推出 現階段 絲桿的具體位置 。
可是編碼器是圓的，假如 無限制旋轉 下來 ，角度 會無窮大 ，因此 制定 了一種 增量 型的編碼器 ，轉一圈，會輸出 三組 信號 AB Z，當中 AB 是一樣 的脈沖 ，例如 上面 說的一圈 有1024個脈沖 ，AB 相脈沖 相匹配 一圈 內的圓周 角度 ，同時 兩種 脈沖 是處在 正交 模式 的，如果是正反轉，利用 判斷 AB 相脈沖 的上升沿和下降 沿的先后順序 ，就可以清楚 編碼器 現階段 是順時針 還是 逆時針 方向 旋轉 的。
此外 有一個 Z相脈沖 ，是由于 圓周 雖說 會不停轉下來 ，角度 會無窮無盡 ，可是 全是 一周 一周 的多次重復 而已 ，零相脈沖 固定 在圓周 某一個 具體位置 ，編碼器 每轉一圈，只輸出 一個零 相脈沖 ，那樣 假如 以Z相脈沖 為基準點 ，那樣 每一次 讀到這一 脈沖 情況下 ，操作系統 就歸零 一次 ，就可以讓角度 最大值 操縱 在360 °之內 ，等同于 一個零 基準點 了。
那樣 即便 操作系統 斷開 了，再次 通電 ，只需 能找出 這一 基準點 ，就可以清楚 絲桿 的起始 具體位置 在什么區域 了。
以上這類 定位叫增量 坐標系 ，因此編碼器便是增量型編碼器 ，運用較為普遍 ，因為靈活性并且價格便宜 。
假如 只機器設備 只需要 轉一圈的，也就是角度 在360 °內的，編碼器 能夠 細分 精細 一部分 ，例如 有13 位，等同于 2^13 次方 個脈沖 一圈 ，對應 著360 °，這類 脈沖數 和角度 一一對應 ，不害怕 系統 斷電 需要 重新 調整 零位 ，這類 編碼器 叫單圈 絕對值 編碼器 。 假如 負載 需要 轉多圈 的，可是 這個 圈數 也不能 非常 多，例如 5圈，等同于 5*360 °=1800 °，如此 脈沖 和1800 °一一對應 ，這類 在一部分G端數控機床 上運用 比較多，能夠 清楚 絲桿 或者 一部分 旋轉 工作 的當前 精細 位置 ，并且 無需擔心 系統 斷電 歸零 問題 。
除此之外 ，編碼器還有磁電方式 的，例如在碼盤上加工了很多個南北間隔 的小磁鐵 ，借助 霍爾 去讀小磁鐵 信號 ，輸出 信號 ，同樣 經過 放大 和整形 變成了電脈沖 ，這點 和光電編碼器是類似的，并且 價格 會便宜點，可靠性會高，可是精度就比光電要差點 。
