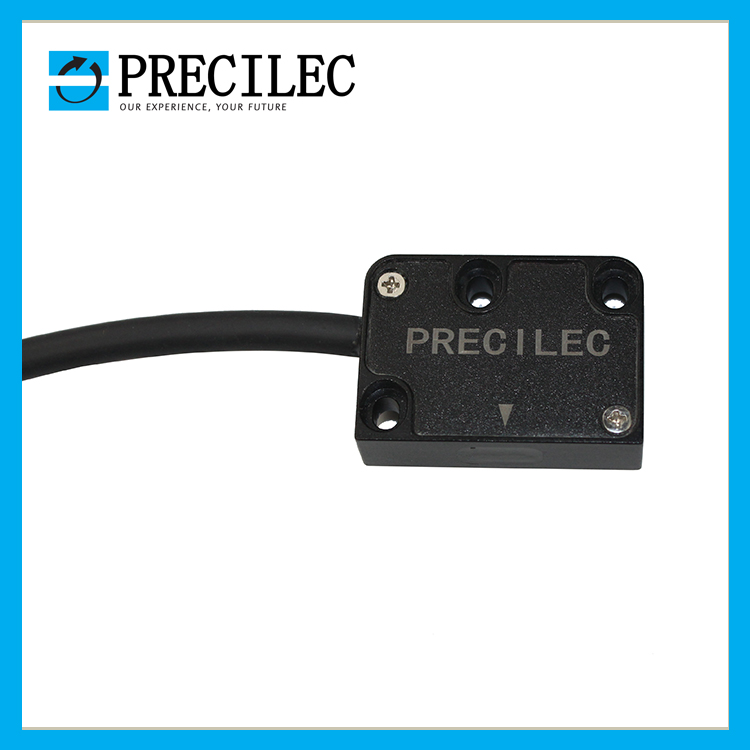

雷恩增量式磁柵尺特點:
1、高可靠性:采用全金屬外殼設計,全進口高柔耐磨屏蔽電纜,抗干擾軟硬件電路設計;
2、高精度:分辨率精度可選:1um,5um,10um 亦可按客戶要求定制;被測量裝置平行安裝,無機械轉換誤差;
3、高環境適應性:能耐受油污,液體,灰塵,振動等復雜的工作環境;
4、安裝簡單:采用差分或單端脈沖輸出信號,產品外觀小巧而精致,方便小空間安裝。

雷恩PRECILEC增量式磁柵尺廣泛應用于: 高精度測量機、金屬加工機械、玻璃機械、木工機械,石材機械等工業機械。在大型金屬切削機床如大的鏜床、銑床、水下測量,木材石材加工機床(工作環境粉塵非常重),金屬板材壓軋?jiān)O(shè)備(大型成套設備)等應用方面有明顯優勢。磁性尺測量系統專門給線性位移測量而設計經濟,效率尤其適用于長距離的測量,尤其適用于如油污,切削屑,震動等惡劣環境。
雷恩PRECILEC增量式磁柵尺尺帶粘到機床上注意事項:薄型尺帶務必粘合到清潔、干燥、平整的表面。典型的清潔劑是50%酒精和50%的水混合液或庚烷(一定要注意制造商關于接觸此類溶劑的提示),在銅、黃銅等表面應保證表面清潔沒有任何氧化層粘合表面尺帶粘合到表面后直接產生粘合力,適當加壓效果更好。
雷恩增量式磁柵尺電氣參數:
接口:串行協議SSI - BiSS
極距:2+2毫米
增量信號正弦波:1 Vpp(可選)
分辨率:1 Vpp高達1μm
重復性精度:±1 increment
信號周期:2 mm
串行接口:SSI - BiSS
分辨率絕: 500 - 100 - 50 - 10 - 5 - 1μm
精度:15 μm
測量長度毫:30 000毫米
移動速度:穿越速度300米/分鐘**
耐振:(EN 60068-2-6)200 m/s2[55 ?2 Hz]
防護等級:IP67
工作溫度:0°C-?50°C
供電電壓: 5 -28 Vdc ?5%
電流消耗:150 mAMAX(with R = 120 ?)
電纜長度:最大20米***
