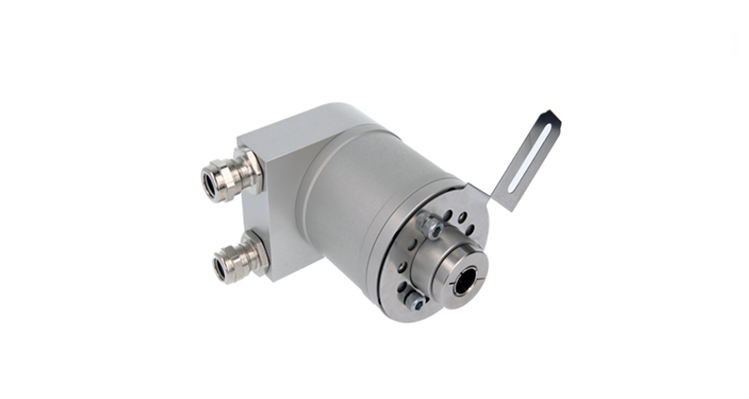

博思特POSITAL增量式編碼器UCE-IPT00-XXXXX-E14S-HFZ

增量式編碼器的特點

1、體積小，精密，本身分辨度可以很高，無接觸無磨損、構造很簡單。

2、安裝隨意，接口形式豐富，機械壽命長。

3、抗干擾能力強，價格合理、可靠性高。

4、機械平均壽命可在幾萬小時以上。

5、適合于長距離傳輸。

增量式編碼器的應用

增量編碼器主要應用于數控機床及機器人、自動裝配機、自動生產線、電梯、紡織機械、縫制機械、包裝機械（定長）、印刷機械（同步）、木工機械、塑料機械（定數）、橡塑機械、制圖儀、測角儀、療養器 雷達等。

增量的接口

增量型編碼器可從任意起始點開始，通過計算一種物料上圖案的周期性變化率，測量出角度大小。

增量編碼器-可編程的編碼器

在一個共同硬件平臺上實現多圈絕對值和增量型編碼器的功能

產品參數：

接口     Programmable Incremental

輸出驅動器 RS 422 (TTL)

Output Voltage High Level Push-Pull (HTL)  > 4 V @ 4.75-9 V 電源電壓

> V-3 V @ 9-30 V 電源電壓

電氣數據

電源電壓    4.75 – 30 VDC

功耗     ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC

功耗     ≤ 1.0 W

最小負載電阻   120 Ω

傳感器

技術     磁性

精度 (INL)  ±0.0878°（≤12位）

Duty Cycle 180° ± 27° (速度> 100RPM)

Phase Angle    90° ± 14° (速度> 100RPM)

環境規格

外殼防護等級 (軸)  IP66/IP67

外殼防護等級 (外殼)    IP66/IP67

工作溫度    -40 °C (-40 °F) - +70 °C (+158 °F)

機械數據

外殼材料    鋁

法蘭形式    盲孔, ? 78mm ATEX

法蘭材料    鋁

軸的類型    盲孔, 深度 = 30 mm

軸的直徑    ? 14 mm (0.55")

轉子轉動慣量   ≤ 35 gcm2 [≤ 0.2 oz-in2]

摩擦力矩    ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高機械速度   ≤ 3000 1/min

耐沖擊性    ≤ 100g (11毫秒半弦波, EN 60068-2-27)

耐振動性    ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
