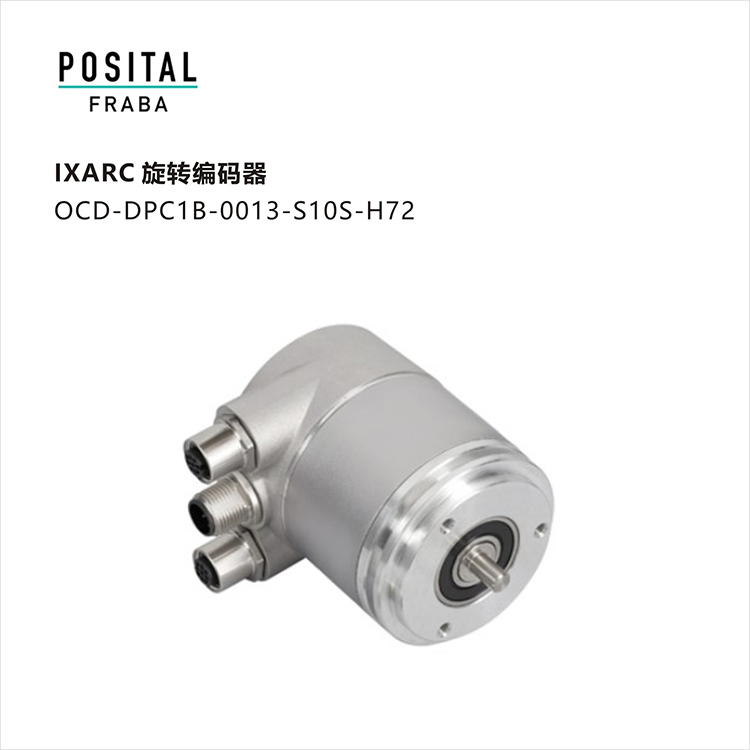

POSITAL旋轉編碼器 OCD-DPC1B-0013-S10S-H72

文章來源：www.9944342.com 發布時間：2021/06/29 點擊數：

POSITAL旋轉編碼器 OCD-DPC1B-0013-S10S-H72

接口   Profibus(現場總線)
Profil   DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
傳輸速率   Round Axis
傳輸速率   ≤12M波特

接口周期時間 ≥ 1 ms

輸出

輸出驅動器 Profibus數據接口，光耦隔離

電氣數據
電源電壓   10 – 30 VDC
功耗   ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
功耗   ≤ 1.5 W
EMC:發射干擾   DIN EN 61000-6-4
EMC:抗干擾   DIN EN 61000-6-2

MTTF 13.5 年，在40 ℃下

傳感器
技術   光學
單圈分辨率   13 位

精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)

環境規格
外殼防護等級 (軸)   IP66/IP67
外殼防護等級 (外殼)   IP66/IP67
工作溫度   -40 °C (-40 °F) - +85 °C (+185 °F)
存儲溫度   -40 °C (-40 °F) – +85 °C (+185 °F)

濕度 98%相對濕度, 無凝結狀態

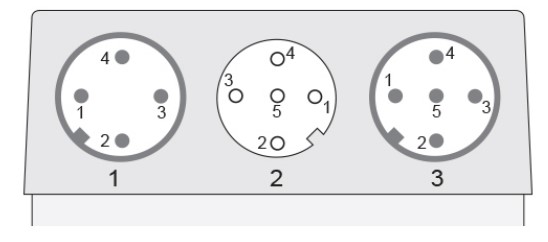

旋轉編碼器接線圖

機械數據
連接帽材料   鋁
外殼材料   鋼
外殼涂層   陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式   同步法蘭, ? 58 mm
法蘭材料   鋁
軸的類型   實心軸, 長度 = 20 mm
軸的直徑   ? 10 mm (0.39")
軸的材料   不銹鋼 V2A (1,4305; 303)
最大軸負載   軸向 40 N (4.5 lbs), 徑向 110 N
最小機械壽命   420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
轉子轉動慣量   ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩   ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高機械速度   ≤ 3000 1/min
耐沖擊性   ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性   ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性   ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度   73,5 mm (2.89")

重量 465 g (1.03 lb)

電氣連接
連接方向   徑向
連接類型   3 x M12 連接器
連接類型   帶地址數位顯示的旋轉開關，無活動部件，帶有終端電阻開關可用于切斷輸出總線，大彈簧夾
連接器 1   M12, Male, 4 pin, a coded
連接器 2   M12, Female, 5 pin, b coded

連接器 3 M12, 公型, 5針, B碼

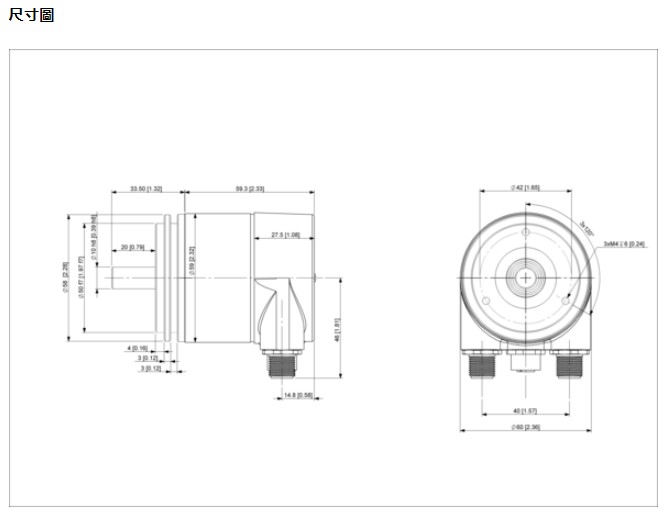

旋轉編碼器尺寸圖
