POSITAL DP編碼器

POSITAL DP編碼器

接口：Profibus（現場總線）

外殼直徑為58mm，新型PROFIBUS重工業多圈編碼器

重工業設計，實心軸型軸徑10mm

堅固性設計，具有非常優秀的抗沖擊性和抗振動性

高防護等級IP65~IP67

溫度在-20oC至+80oC之間性能優良

可選信號：總線接口

POSITAL DP編碼器-靈活性

1、針對不同的應用目的有多種連接方式。

2、具有軸型和軸套型兩種安裝方式適應主流應用場景。

POSITAL DP編碼器-強大的結構

1、可應用于搞大110°的高溫環境下。

2、分辨率可達500PPR

3、轉速可達12000RPM

POSITAL DP編碼器-應用

鋼鐵冶金設備及流水線、航天航空、軍工設備、港口起重運輸機械、大型重型機械設備。

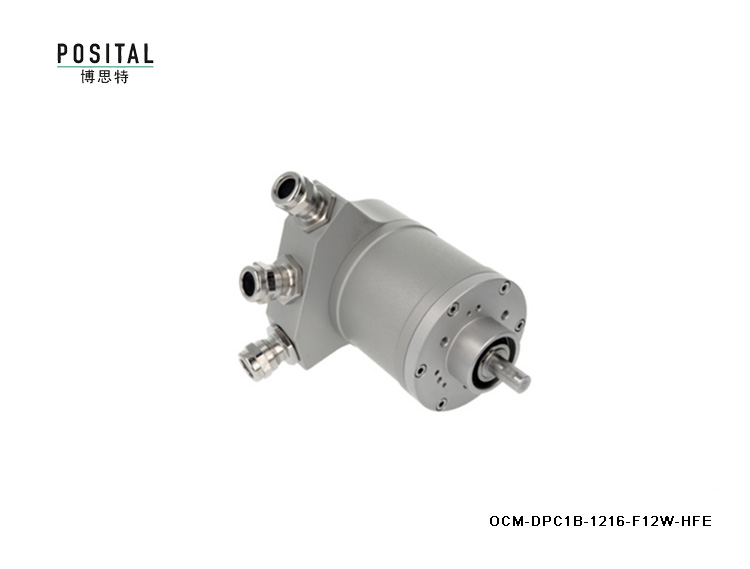

POSITAL DP編碼器

OCM-DPC1B-1216-F12W-HFE

產品參數：

輸出驅動器   Profibus數據接口，光耦隔離

電源電壓       10 – 30 VDC

功耗       ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC

功耗       ≤ 2.5 W

技術       光學

單圈分辨率    16 位

分辨率 多圈  12 位

多圈技術       機械齒輪組（無需電池）

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    二進制碼

環境規格

外殼防護等級 (軸)      IP66/IP67

外殼防護等級 (外殼)   IP66/IP67

工作溫度       -40 °C (-40 °F) - +70 °C (+158 °F)

存儲溫度       -40 °C (-40 °F) – +85 °C (+185 °F)

濕度       98%相對濕度, 無凝結狀態

連接帽材料    不銹鋼 V4A (1.4404; 316L)

外殼材料       不銹鋼（V4A） (1.4404, 316L)

法蘭形式       夾緊法蘭, ? 78 mm ATEX

法蘭材料       不銹鋼 V4A (1.4404, 316L)

軸的類型       實心軸, 單面平坦型軸, 長度 = 20 mm

軸的直徑       ? 12 mm (0.47")

轉子轉動慣量       ≤ 35 gcm2 [≤ 0.2 oz-in2]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度       ≤ 3000 1/min

耐沖擊性       ≤ 100g (11毫秒半弦波, EN 60068-2-27)

耐振動性       ≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
